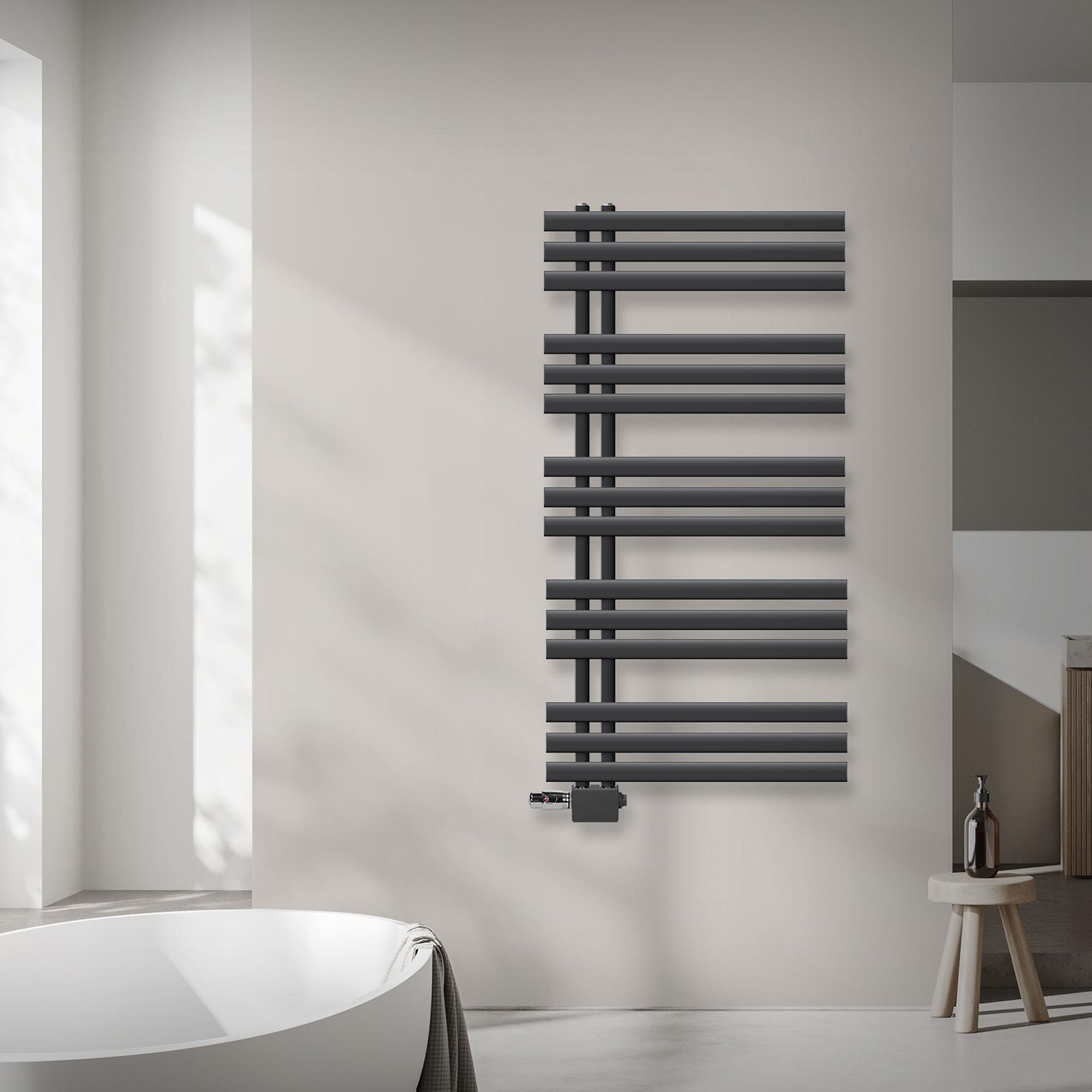

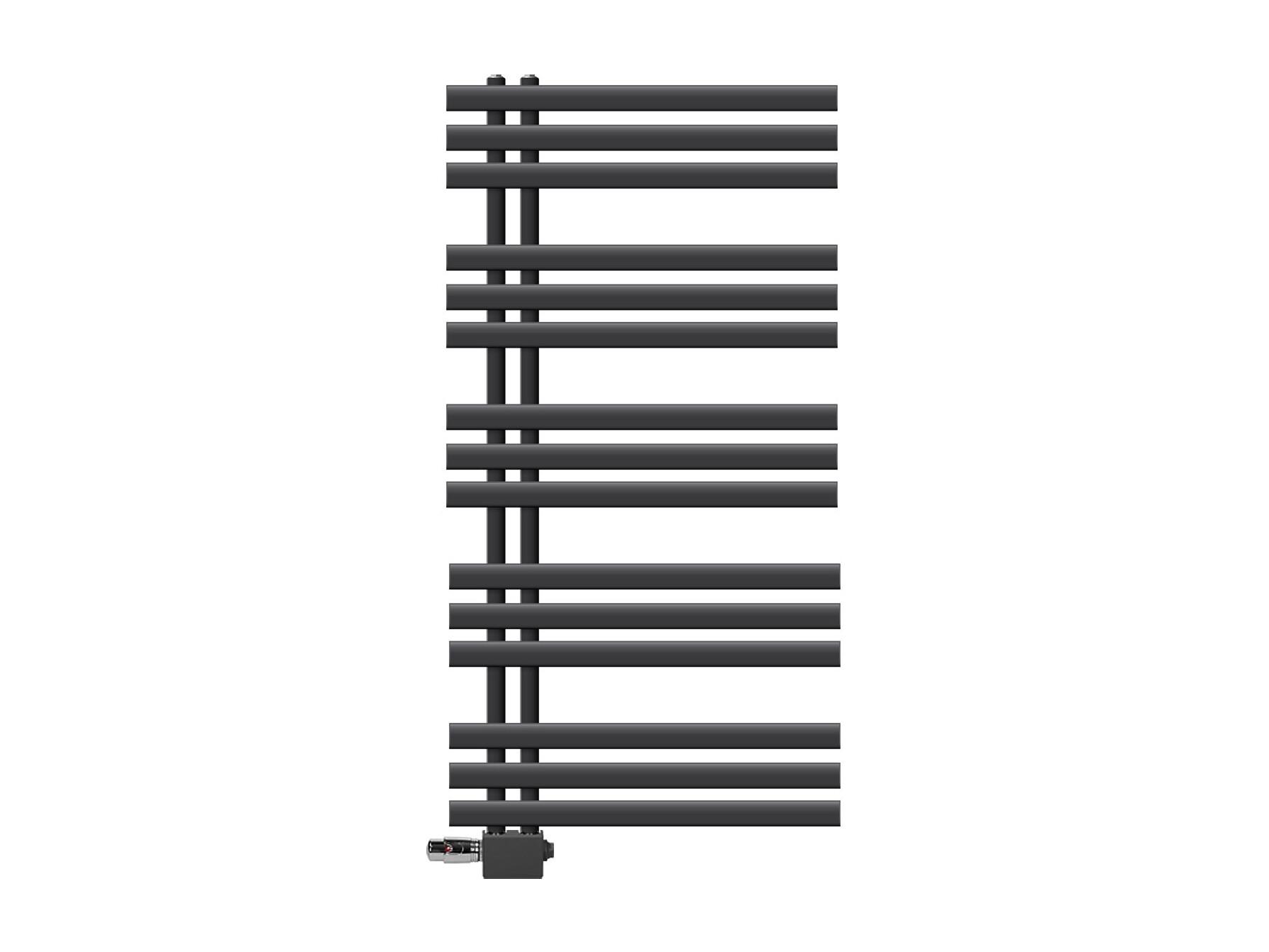

Radiateur sèche-serviettes anthracite raccordement universel 600 x 1200 mm

Description du produit:
Des produits de haute qualité et innovants au design élégant pour les salles de bains, les saunas, les cuisines et les pièces à vivre.
Convient pour une utilisation au sein d'un système de chauffage central
Matériaux testés et traités selon les méthodes de production les plus modernes

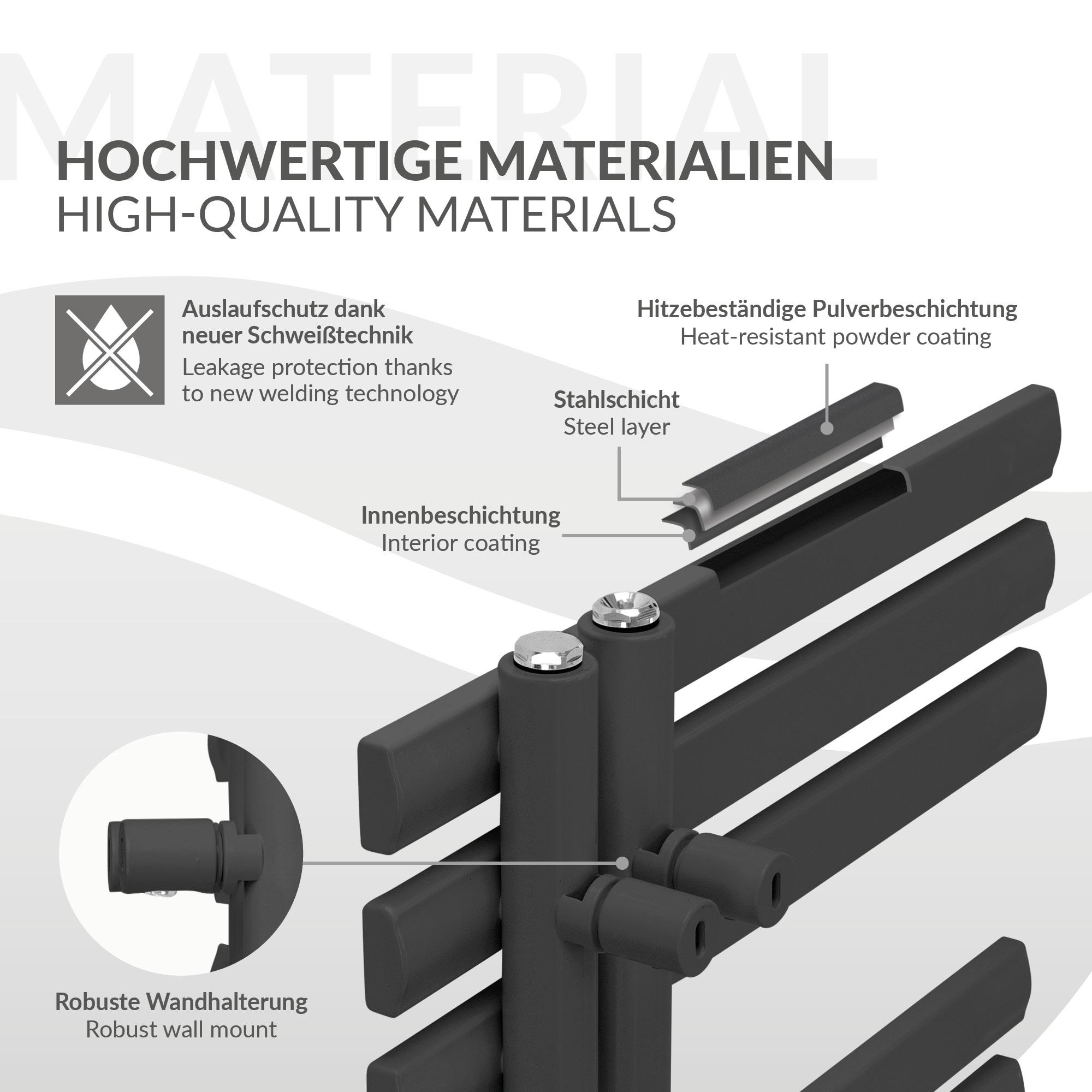

Coloration par revêtement électrostatique en poudre respectueux de l'environnement
Test de pression de chaque radiateur à 1,5 fois la pression de service
Haute qualité à un prix abordable
Sans entretien
Protection contre le gel
Design élégant
Qualité du commerce spécialisé
Garniture de raccordement de haute qualité pour radiateurs avec raccord central

Livraison:
Radiateur design
Vanne de purge
Obturateur

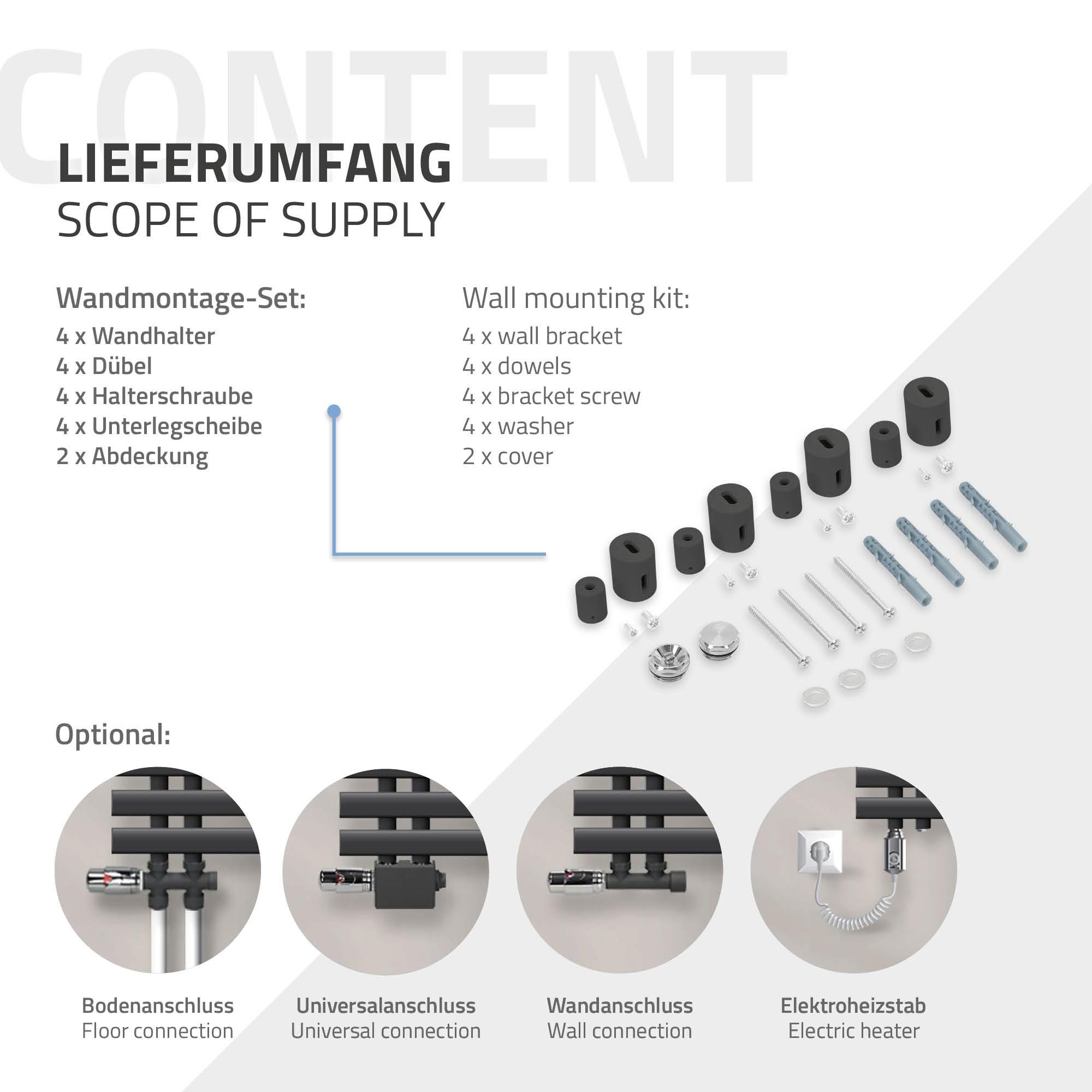

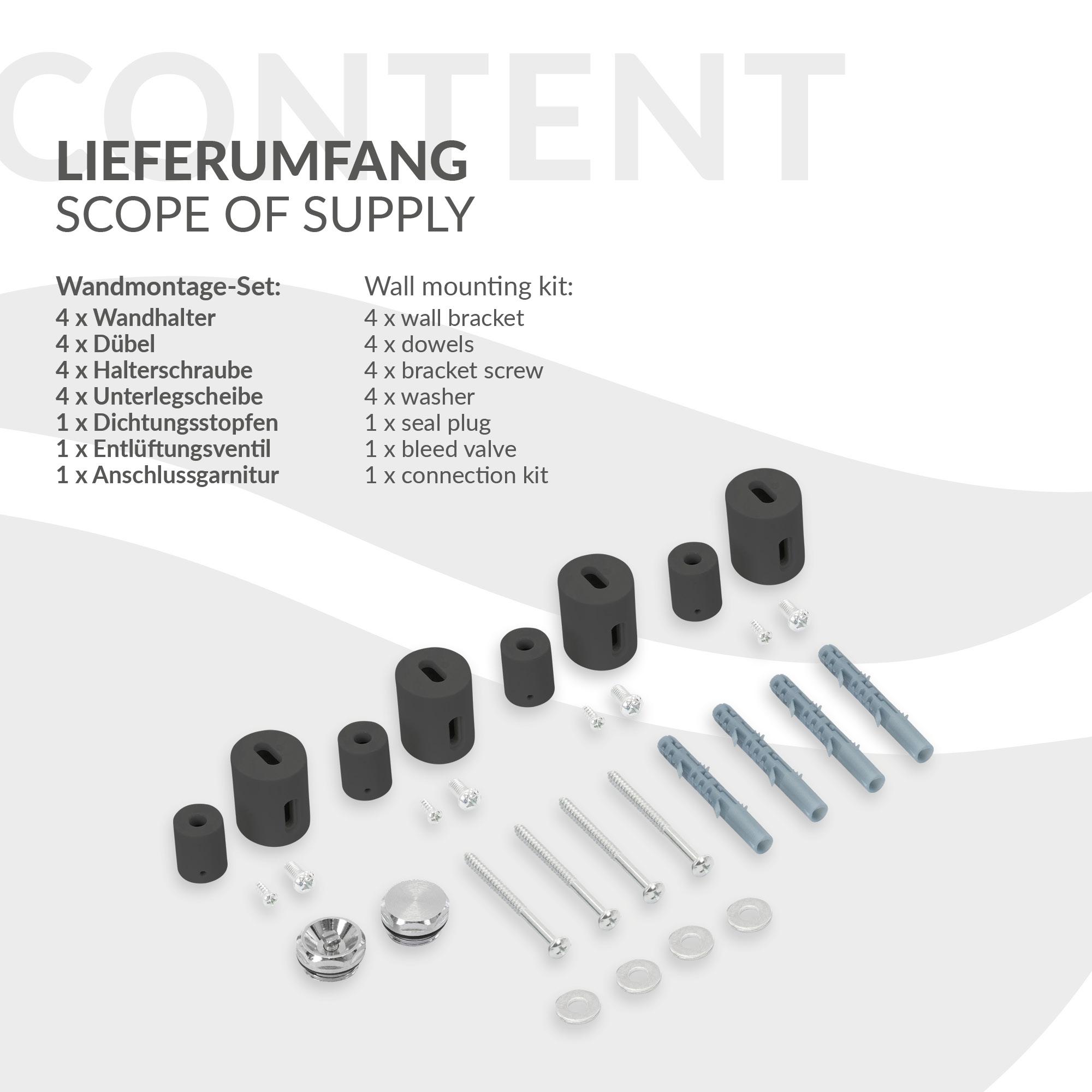

Kit de montage mural
Instructions de montage

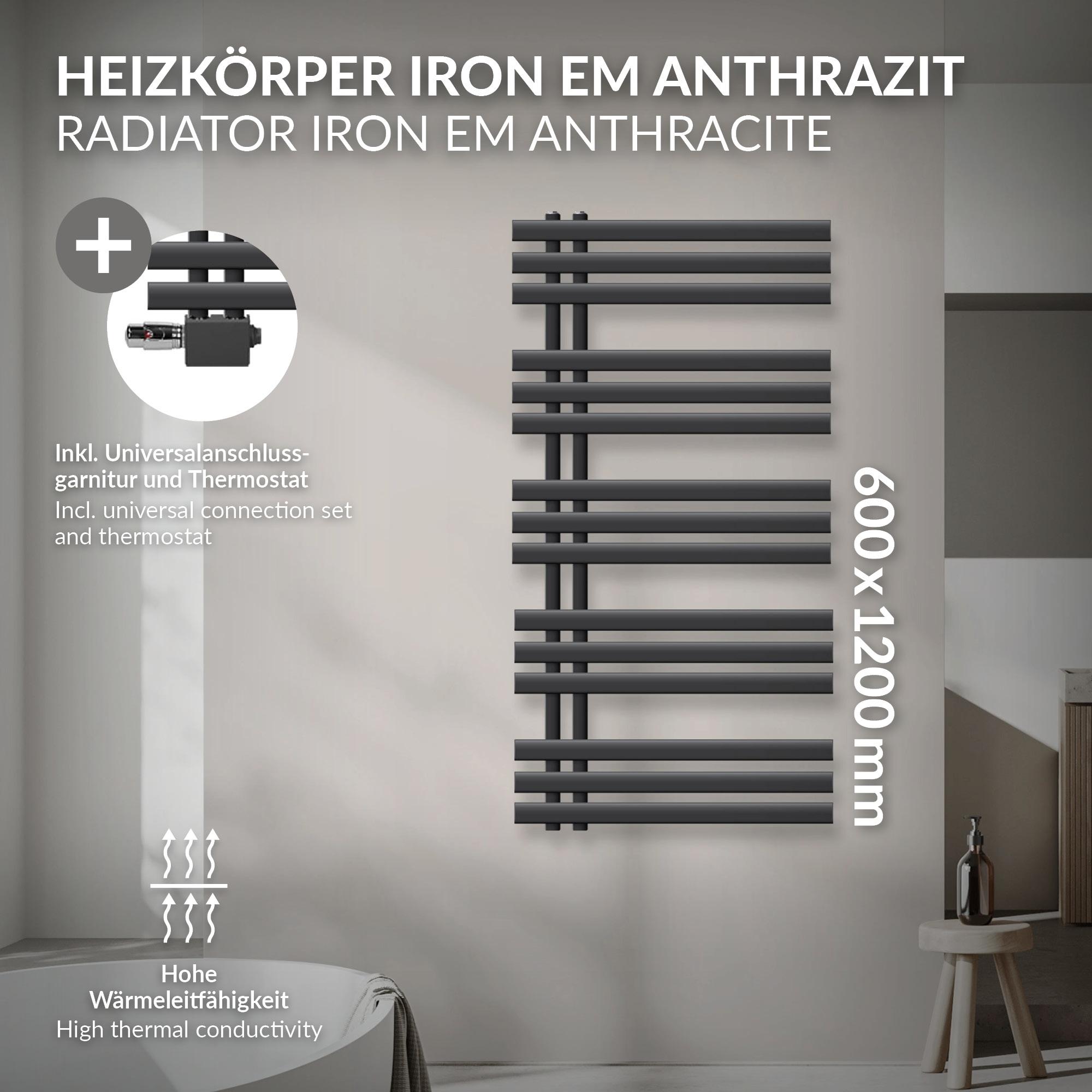

Thermostat + garniture de raccord central

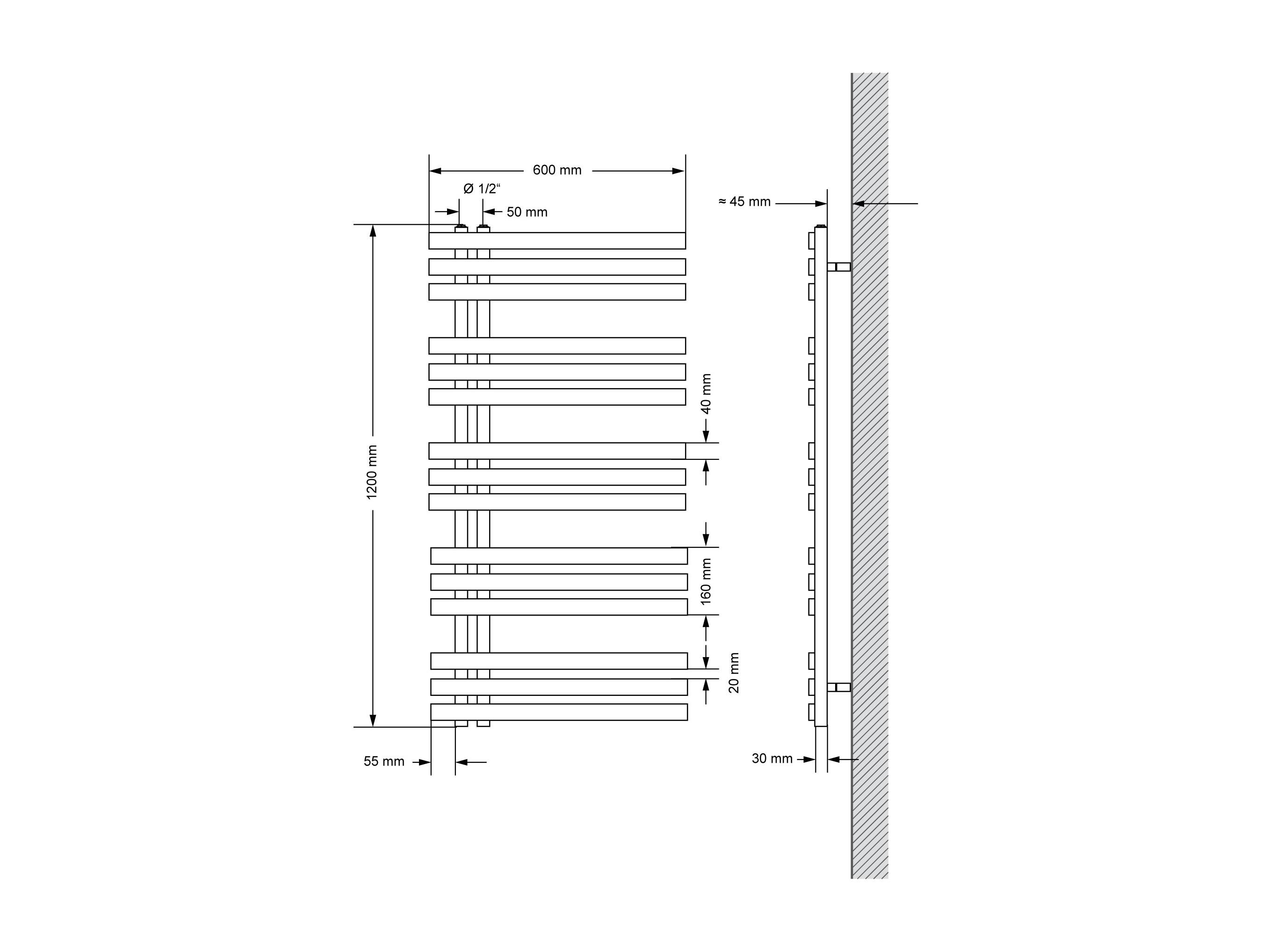

Information technique:
Radiateur
Largeur(mm) : 600
Hauteur(mm) : 1200
Nombre de tubes : 15
Raccords (mm) : 50
Dimension des tubes : 40*10*1,5
Profil : Ø 30*1,5
Puissance thermique DT50 (Watt) : 600
Capacité thermique (BTU) : 2000

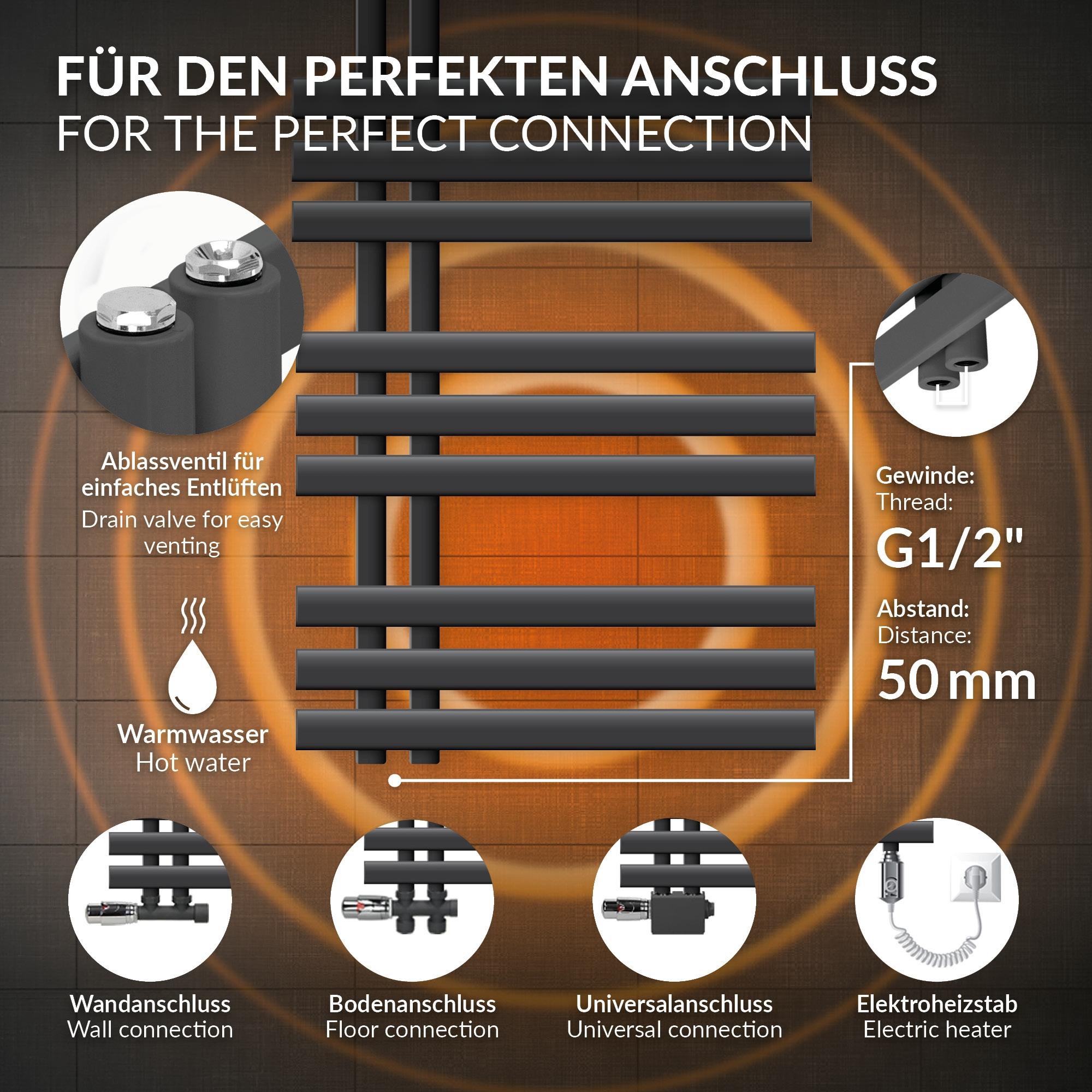

Filetage de raccordement : G1/2
Dimension du raccord : 50 mm
Pression de service maximale : 5 bar
Pression d'essai : 6,5 bar
Couleur : anthracite
Distance au mur : env. 6,5 cm
Poids : env. 15,87 kg

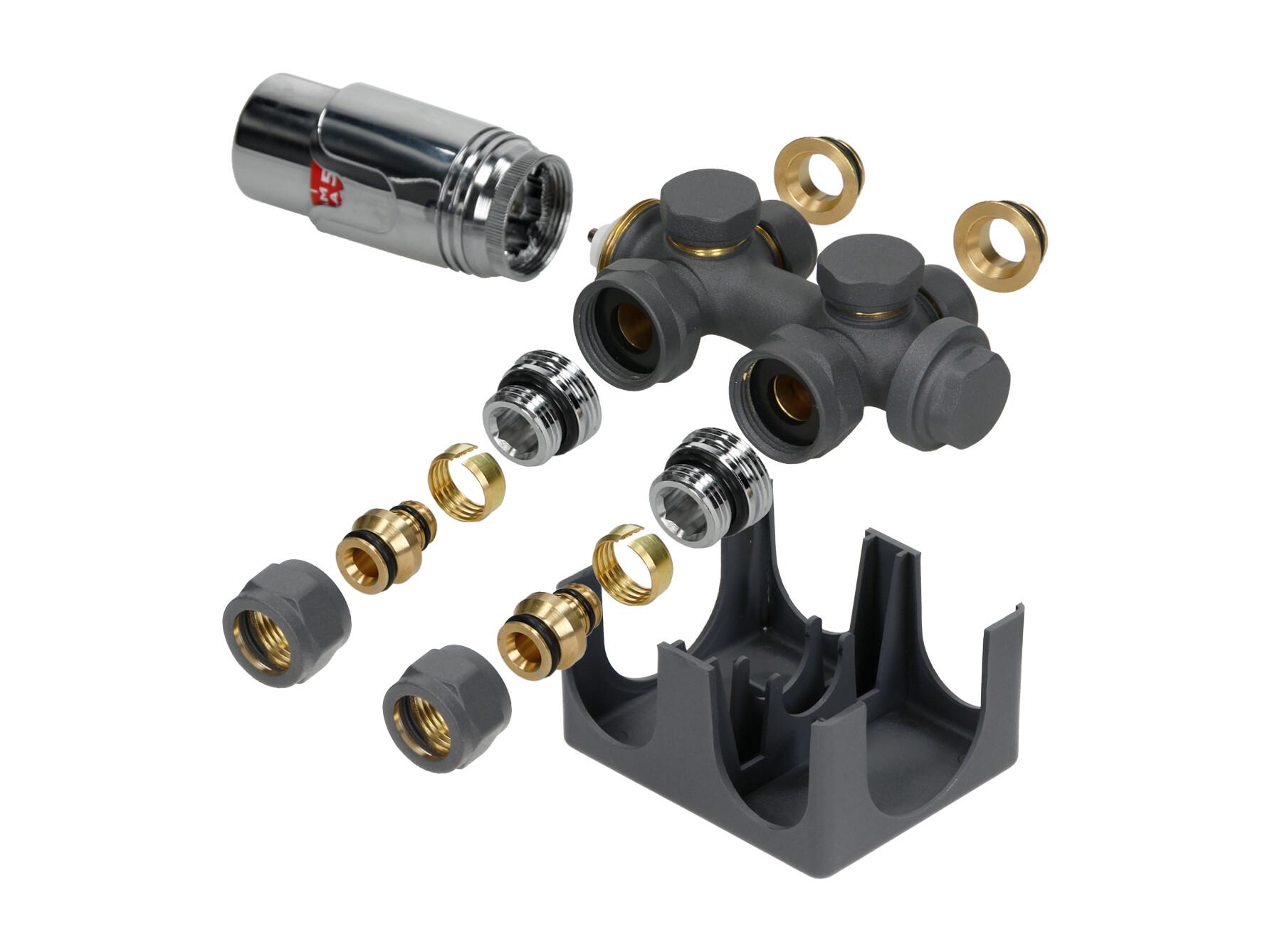

Garniture de raccordement
Garniture de raccordement pour distance de tuyau de 50mm Raccord central
Armature bitube multibloc
Pression de service max. 10 bar
Température de service max. 110°C
Utilisable pour forme de passage et d'angle
Insert de vanne préréglable, clé incluse
Couleur : chrome
Avec position antigel
5 Niveaux réglables
Pour installation de chauffage bitube
Filetage de raccordement pour radiateur 1/2'' avec écrou tournant librement
Raccordement du tube avec filetage extérieur G 3/4'' avec cône pour le raccordement du set de serrage
Réglable pour l'équilibrage hydraulique
Avec sonde de liquide (hydrocapteur)
Plage de consigne : 0-30 °C
Avec position "0" et protection antigel
Protection antigel réglable à 6 °C
Pour radiateurs avec départ et retour
Universel - utilisable pour une forme traversante ou en angle (cache inclus)
Thermostat convertible à droite ou à gauche
